地板采暖简介

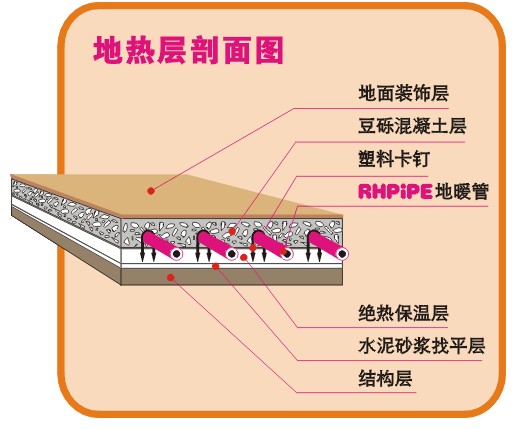

地板采暖铺设平面图                        地暖系统结构图

     地采暖定义及优势：地采暖又称为地板辐射采暖，低温热水地板辐射采暖是一种节能高效的新型采暖方式，具有热舒适性高、节能、运行维护方便、不占使用面积、卫生无污染、寿命长等优点，在欧洲已有几十年的应用，在世界许多国家和地区正得到广泛的应用。近几年来，节能和分户热计量已经成为我国建筑节能的任务和目标，低温热水地板辐射采暖已成为现代“生活住宅”配套设施的理想选择！室内平均温度19-21℃的低温热水地板辐射采暖房间的热舒适性可等效于平均温度24℃的传统对流散热器供暖房间。室内平均温度每降低1℃，即可节约10%的系统消耗，事实上可以给您带来显著的经济效益。

地板采暖 热流示意图

暖气采暖 热流示意图

地采暖——低温辐射采暖系统特点

·舒适、卫生、保健
    辐射散热是 好的采暖方式，室内地表温度均匀，室温由下而上逐渐递减，给人以脚暖头凉的良好感觉，不易造成污浊空气对流，室内十分洁净，改善人体血液循环，促进人体新陈代谢。从而形成真正符合人体要求的热环境，可防止因天寒受凉而造成的腿部疾病，对老年人和儿童尤为适用。
·高效、节能
   （一）、地板采暖系统可利用余热水；
   （二）、辐射供暖方式较对流供暖方式热效率高（如设计按16℃参数使用，可达到20℃的供暖效果）；
   （三）、热量集中在人体受益的高度内；
   （四）、热媒低温传送，在传送过程中热量损失小。
·热稳定性好
    由于地面层及混凝土层蓄热量大，热稳定性好，因此在间歇供暖的条件下室内温度变化缓慢。
·不占使用面积
    室内取消了暖气片及其支管，增加了使用面积，便于装修和家具布置。
·运行费用低
    节省燃料，电力消耗低，是 经济的供暖系统。
·使用寿命长
    交联聚乙烯管是世界公认的可连续使用50年以上的材料。

地 采 暖 主 要 设 计 参 数 说 明

    1、地板供暖结构层厚度：公共建筑90mm，住宅70mm；
    2、热媒温度≤65°C(特殊情况水温≤80°C)；
    3、供回水温差8－15°C；
    4、交联聚乙稀管(PEX)工作压力为≤0.8Mpa，铝塑复合管(PE/AL/PE)≤0.8Mpa；
    5、地板采暖结构层允许承受荷载≤2000kg/平方米，如承受2000kg/平方米以上的荷载，应采取相应的措施；
    6、供水干管上应设置过滤网，以防止异特进入地板供热系统内；
    7、公共建筑采用ф20mm(16/20)管材，住宅宜采用ф16mm(12/16)；
    8、地板辐射供暖散热量与室内设计温度、供回水平均温度、管间距、保温板厚度、混凝土回填层厚度、地面材质等诸多因素有关。

一般情况：
    室内设计温度： 18-28°C；
    管间距： 200mm-250mm；
    供回水平均温度：35-55°C；
    地面材质： 石材磁砖类、木地板类、塑料类、地毯类。

产 品 介 绍

伟星地板采暖管道系统： 家装专用地暖管：导热输暖，柔韧有余 柔韧性好：不易出现死弯、压扁现象，水流畅通，保证散热顺畅； 散热性佳：伟星家装专用地暖管采用纯正进口原料，导热性好，能保证短时间内温暖房间； 内冷热性强：防冻耐热，-40℃至70℃可长期使用，冷热交替情况下性能依然良好，可确保冬天供暖，而管道无忧； 承压力强：正常水压条件下使用寿命长达50年，不会爆管漏水。

日丰地暖系统——舒适、节能的采暖系统地面辐射采暖系统，是一种利用低温热媒的新型采暖系统，由不高于60℃的低温热水在管道内循环流动加热地板，实现均匀辐射采暖。
　　日丰，为现代住宅、商业、公用等建筑，设计、提供了一整套专业、集成的地暖管道系统，全面突显地暖健康、舒适、节能的独特优势，室温由下而上递减，“脚暖头凉”，符合人体散热要求；同时，低温热媒、辐射供暖、单独调控集合作用， 大程度降低能耗。

金德地暖系统：金德PE-RT纯塑管件是本公司为PE-RT管材专门生产的管件，该管件生产设备为香港震雄公司注塑机。原料为美国陶式化学XZ89830.00及特殊纳米助剂。且该管件的外形由本公司的专业设计人员设计而成，管件配有加筋形装饰及管件盖，既增加了管件的强度，又使外形更加美观，金德PE-RT管件内壁光滑，耐高温，耐腐蚀，热熔连接安全方便可靠，而卫生无毒。

地 采 暖 分 集 水 器

伟星纯铜纯铜镀镍分水器：分水器的各出水支路具备流量平衡的调节装置，集水器的各回水支路配有恒温调节装置，可加装电热执行器与房间温控器，实现独立的分室温度控制；伟星分水器采用高档材质，耐腐蚀，使用寿命长，有前位式设计，无机械外通，避免了同类产品的弊端8、组合部件示图 ①分水器（进水） ②集水器（回水） ③球阀 ④ 排气阀  ⑤流量平衡调节阀 ⑥ 安装支架 ⑦管接头。

日丰地暖系统分水器：日丰地热优点：集(分)水器是由分水器和集水器组合而成的水流量分配和会集装置。分水器是将一路进水通过一个容器分为几路输出的设备，而集水器则是将多路进水通过一个容器一路输出的设备。其管理若干的支路管道，分别包括回水支路和供水支路，其较大多为DN350-DN1500不等，用钢板制作，属于压力容器类专业制造，其需要安装压力表温度计。

金德地暖分水器：分、集水器（manifold）是水系统中，用于连接各路加热管供、回水的配、集水装置。按进回水分为分水器，集水器。所以称为分集水器或集分水器， 俗称分水器。地暖、空调系统中用的分水器材质宜为黄铜、自来水供水系统 户表改造用的分水器多为PP或PE材质。 供回水均设排气阀，很多分水器供回水还设有泄水阀。 供水前端应设“Y”型过滤器。 供水分水管各支管均应设阀门，以调节水量的大小。

曼瑞德混水系统：1. 把集中供暖的高温水和地暖系统的低温回水相混合的方式来实现降温。  2. 地暖是‘低温热水地面辐射供暖系统’的简称，与传统的散热器采暖方式相比，具有舒适，节能，健康的特点。3. 地面采用地板砖的系统，热水 高，温度为60度，采用复合地板的地暖系统一般要求水温在45度以下。而目前我国集中供热系统大都是针对散热器采暖用户设计的，一般供给用户的水温在70度-90度，远高于地暖要求的水温，因此，直接用于地暖系统会产生超温爆管漏水，地板损毁，甲醛.苯超标等诸多严重问题。  4. 混水降温装置对于集中供热用户来说，其主要作用是提高地暖使用的安全性和舒适性，
